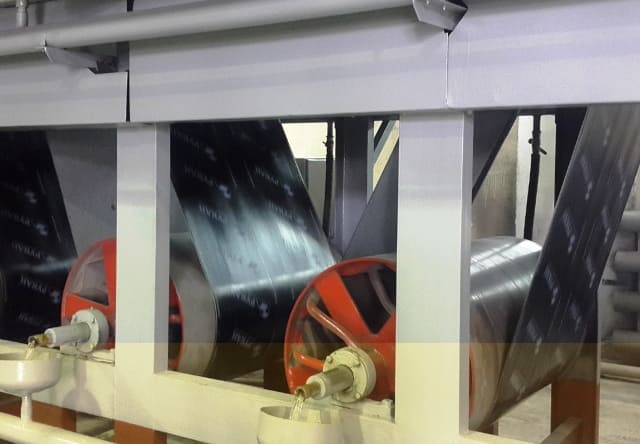

Рукан™ – это наплавляемый рулонный кровельный и гидроизоляционный материал, изготовленный путем нанесения на стекловолокнистую основу битумного или битумно-полимерного вяжущего. Нижняя сторона покрыта легко оплавляемой полимерной пленкой, верхняя сторона пленкой, либо крупнозернистой минеральной посыпкой. Высокие адгезионные свойства позволяют наплавлять Рукан™ практически на любые плоские поверхности с максимальным уклоном до 12º, а совместимость с окисленными битумами позволяет использовать его для ремонта старых рубероидных крыш.
Экономическая эффективность
Применение кровельных материалов Рукан™ сокращает число слоев в кровле. Это обеспечивает снижение материалоемкости кровель не менее чем на 25%. Трудозатраты при устройстве кровель и гидроизоляции из материала Рукан™ сокращаются в 2-3 раза.
Преимущества материала Рукан™
- Хорошая звукоизоляция, за счет мягкости материала, приглушается шум дождя, града и т.д.;
- Водопоглощение составляет 2-3%, а это значит, что материал выдерживает больше циклов замораживания-оттаивания, следовательно срок службы значительно увеличивается;
- Материал устойчив к эрозии;
- Электропроводность материала высокая, не накапливает электрический заряд;
- При правильной укладке материала на кровле отсутствует парусность, так как Рукан™ образует сплошной ковер;
- Материал относится к ударопрочным, не хрупким.
Основа
В качестве основы компания использует стеклохолст, стеклоткань. Стеклохолст – это биостойкая не гниющая основа, состоящая из моноволокон, скрепленных синтетическим связующим. Полиэстер - это не гниющая основа тканое полотно, состоящие из синтетических (полиэфирных) волокон. Стеклоткань – это не гниющая основа из переплетенных стеклянных нитей. Она имеет большую прочность, чем стеклохолст.
Свойства битумно-полимерного вяжущего
В отличии от окисленного битума, используемого для производства рубероида и битумных наплавляемых материалов, для производства битумно-полимерного вяжущего используется технология модификации битума полимерами. При этом битум не только остается в стабильном природном состоянии, но и приобретает свойства, схожие со свойствами полимера модификатора. В качестве модификатора битума применяется ДСТ (бутадиен-стирольный термоэластопласт) – модифицированные битумы более эластичны и могут иметь температуру
хрупкости до -30ºС.
Ассортимент
ТОО «КазБитумСервис» выпускает материал для любого покупателя, в зависимости от его пожеланий и материальных возможностей.
Материалы Рукан™ делятся на три класса:
- «ЭЛИТ» класс – Рукан™ 5 модифицированный материал;
- «СТАНДАРТ» класс – Рукан™ 2, 3 модифицированный материал;
- «ЭКОНОМ» класс – Рукан™ 10, 1 модифицированный материал.
| Класс | Марка | Вид и обозначение основы | Вид и обозначение защитного слоя сверху/снизу | Характеристика | Назначение |
| Эконом | Стеклоткань Полиэстер Стеклохолст | Пленка / Пленка | Модифицированный материал, с не высокими требованиями к теплостойкости и гибкости материала | Для укладки нижнего и верхнего слоя кровельного ковра и гидроизоляции | |
| Стеклоткань Полиэстер Стеклохолст | Пленка / Пленка Крошка / Пленка | Модифицированный материал, с не высокими требованиями к теплостойкости и гибкости материала | Для укладки нижнего и верхнего слоя кровельного ковра и гидроизоляции | ||
| Стандарт | Стеклоткань Полиэстер Стеклохолст | Пленка / Пленка Крошка / Пленка | Модифицированный материал, с не высокими требованиями к теплостойкости и гибкости материала | Для укладки нижнего и верхнего слоя кровельного ковра и гидроизоляции | |
| Стеклоткань Полиэстер Стеклохолст | Пленка / Пленка Крошка / Пленка | Модифицированный материал, с невысокими требованиями к низким температурам | Для укладки нижнего и верхнего слоя кровельного ковра и гидроизоляции | ||
| Элит | Стеклоткань Полиэстер Стеклохолст | Пленка / Пленка Крошка / Пленка | Модифицированный материал, характеризующийся высокой эластичностью при низких температурах | Для укладки нижнего слоя кровельного ковра и гидроизоляции |
Широкий ассортимент выпускаемой продукции, позволит потребителю выбрать для себя материал любого назначения, будь то гидроизоляция нового здания или это ремонт старого кровельного ковра. А также покупатель может позволить себе выбрать как надежный и долговечный материал по более дорогой цене, так и получить недорогую кровлю, выполняющую основную функцию – защиту строения от воды.
| Наименование показателей | Величина показателя для материала | ||||
| Эконом класс | Стандарт класс | Элит класс | |||
| Рукан 10 | Рукан 1 | Рукан 2 | Рукан 3 | Рукан 5 | |
| 1 Масса одного квадратного метра, г/м2 | 1500 -2500 | 3000-5000 | |||
| -допускаемое отклонение от массы, г | 200 | ||||
| 2 Масса вяжущего с наплавляемой стороны, г/м2, не менее | 500 | 1500 | 2000 | 2000 | 2000 |
| 3 Разрывная сила при растяжении, не менее, кгс - стеклохолст | 30 | ||||
|
-полиэстер
| 50 | ||||
| - стеклоткань |
80
| ||||
| 4 Теплостойкость в течении 2 часов, при температуре, 0С, не ниже | 70 | 80 | 85 | 90 | 90 |
| 5 Гибкость на брусе с радиусом закругления (25±0,2) мм при температуре, 0С | 0 | 0 | -7 | -15 | -25 |
| 6 Водонепроницаемость - при давлении 0,001 МПа (0,01 кгс/см2), в течении, не менее | 72 часа | ||||
| - при давлении 0,2 Мпа (2,0 кгс/см2), в течении | 2 часа | ||||
| 7 Водопоглощение в течении 24 ч, % массов., не более | 2,0 | ||||
ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
Рулоны без упаковки должны хранится в сухом закрытом помещении или под навесом. Рулоны на основе стеклохолста, полиэфирного полотна, каркасной стеклоткани хранятся в вертикальном положении в один ряд по высоте на поддонах или без них. ТРАНСПОРТИРОВКУ рулонов следует производить в крытых средствах в заводской упаковке в 1 ярус. Разрешается транспортирование поддонов в два ряда по высоте при применении специальной расшивки транспортного средства.
